Pemaks pnömatik Silindirler DMC Ø32 / Ø100
DMC : ÇİFT ETKİLİ YASTIKLAMALI SİLİNDİR
DMC-A : ÇİFT ETKİLİ YASTIKLAMALI
  MANYETİK SİLİNDİR
DMC-D : ÇİFT ETKİLİ YASTIKLAMALI
  ÇİFT MİLLİ SİLİNDİR
DMC-AD : ÇİFT ETKİLİ YASTIKLAMALI
  MANYETİK ÇİFT MİLLİ SİLİNDİR
SİLİNDİR Ø MİL Ø İTME ve ÇEKME KUVVETLERİ (6Bar)
(mm) (mm) İtme Kuvveti (N) Çekme Kuvveti (N)
32 12 482 415
40 16 754 633
50 20 1178 990
63 20 1870 1682
80 25 3016 2721
100 25 4712 4418
Sipariş Örneği :
DMC - A
050 - 0100
AB
M1

  Ürün Kodu Silindir Ø
Strok		 Silindir
Bağlantıları		 Standart Dışı
Varyasyonlar
STANDART DIŞI VARYASYONLAR
R1 : Paslanmaz Çelik Silindir Mili ( SS 304,SS 316 )
R3 : Kapak Bağlantı Civataları Paslanmaz Çelik ( SS 304 )
R4 : Mil Ucu Somunu Paslanmaz Çelik ( SS 304 )
R5 : Silindir Mili CK 45 Çelik ( Sert Krom Kaplamalı )
M1 : Silindir Milinde Uzatılmış Erkek Diş
M2 : Dişi Diş Açılmış Silindir Mili
M3 : Silindir Mili Özel Diş Ölçüsü
M4 : Uzatılmış Silindir Mili
E1 : Korozyona Karşı Dayanıklı Alüminyum Kapaklar
( Sert Eloksal Kaplamalı )
K1 : Max.150° C İçin Sızdırmazlık Elemanları ( Viton )
K2 : Mil Keçesi NBR+PA
K3 : Sızdırmazlık Elemanları NBR
K4 : Mil Keçesi Viton
Çalışma Akışkanı : Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava

Çalışma Sıcaklık Derecesi : Poliüretan (PU) : -20° C.......+80° C
Viton (FKM) :-30° C.......+150° C

Max. Çalışma Basıncı :
 10 Bar

Silindir ölçüleri :

Silindir
Ø mm		 A B B1 D
Ø		 D1 D3
Ø		 D4 D5 D6
Ø		 D7 L0 L1 L2 L3 L4 L10 L11 SW *
32 30 22 32.5 12 M10x1.25 30 59 45 46 M6 116 94 18 4 25 120 146 10 G1/8''
40 34 24 38 16 M12x1.25 35 70.2 54 53.7 M6 129 105 20 4 27 135 165 13 G1/4''
50 41 32 46.5 20 M16x1.5 40 84.2 65 65.7 M8 138 106 28 4 29.5 143 180 17 G1/4''
63 42 32 56.5 20 M16x1.5 45 99.5 76 80 M8 152 121 27 4 34.5 158 195 17 G3/8''
80 52 40 72 25 M20x1.5 45 123.8 94 101.8 M10 167 128 34 4 35 174 220 22 G3/8''
100 52.5 40 89 25 M20x1.5 55 148.8 112 125.9 M10 182.5 138 38.5 4 38 189 240 22 G1/2''


Bağlantı Parçaları :

Silindir
Ø mm		 B1 C C1 D3Ø
H11		 D5 D8Ø
H14		 D9 D10Ø
H13		 D11
JS14

D12Ø
H9

 D14Ø
H13		 E F
JS14		 F1 F2Ø
e9		 F3
h14		 F4 F10 F11
32 32.5 30 24 30 45 7 80 7 64 10 6.6 5 32 45.5 12 50 74 17 129
40 38 37 28 35 54 10 90 9 72 12 6.6 5 36 54.5 16 63 95 20 145
50 46.5 41 32 40 65 10 110 9 90 12 9 6 45 65 16 75 107 23 157
63 56.5 44 32 45 76 10 120 9 100 16 9 6 50 76 20 90 130 23.5 171.5
80 72 56 41 45 94 12 150 12 126 16 11 6 63 94 20 110 150 29 191
100 89 58 41 55 112 14 175 14 150 20 11 6 75 112 25 132 182 31.8 208.3
Silindir Ø mm H K
h14		 K1
H14		 L L2 L5 L6 L7 L8 M N O
JS14		 P
JS16		 R R1 S T U V
JS14
32 10 45 26 22 18 142 16 130 142 9 31 18 32 10 10 8 27.5 51 38
40 10 52 28 25 20 161 20 145 160 9 35 22 36 12 11 10 30.5 54 41
50 12 60 32 27 28 170 25 155 170 11 45 30 45 13 13 12 40.5 65 50
63 12 70 40 32 27 185 25 170 190 11 50 35 50 16 15 12 44.5 67 52
80 16 90 50 36 34 210 30 190 210 14 60 40 63 16 15 14 57 86 66
100 16 110 60 41 38.5 220 35 205 230 14 70 50 71 20 19 15 65 96 76

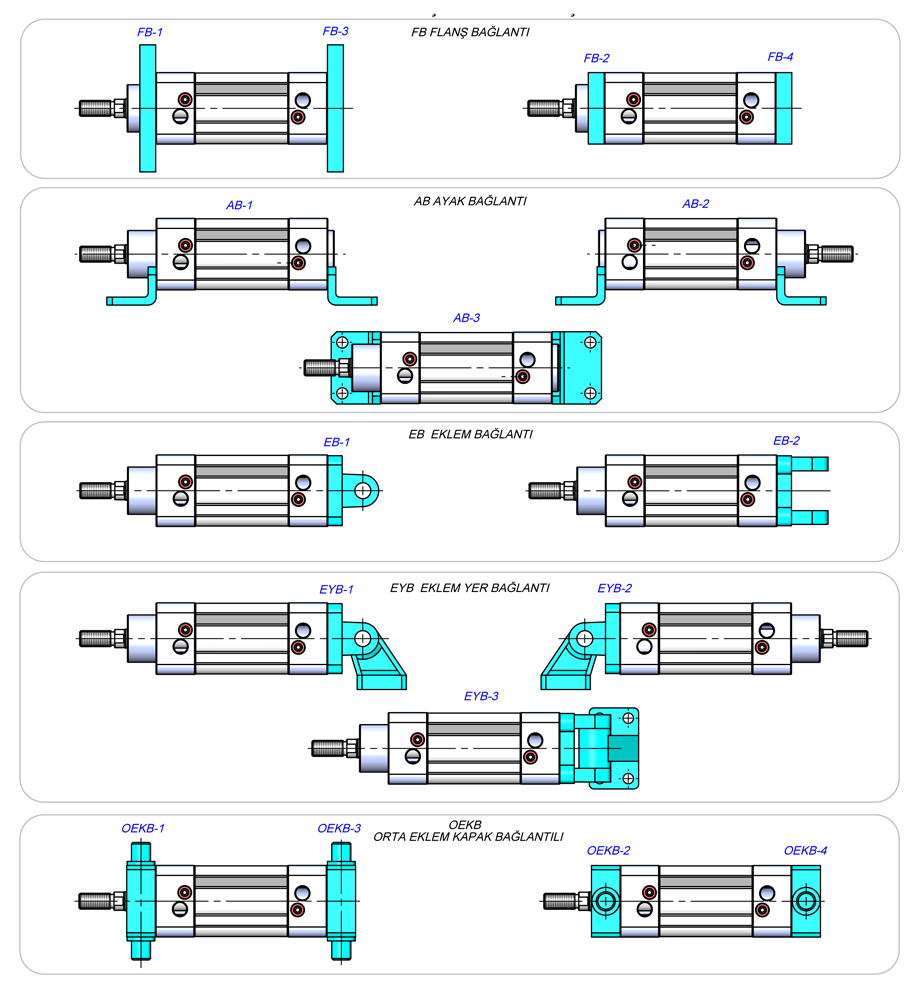

Montaj Şekilleri :

Mil Ucu Bağlantıları :

  ÖLÇÜLER (mm)
PARÇA No d d3
6H		 B C1 W L3 min d2 L4 h1 L5 d4 d5 dk aº
KMB 10 -1 10 M10x1.25 14 10.5 17 20 26 56 43 6.5 15 19 19.05 13
KMB 12 -1 12 M12x1.25 16 12 19 22 30 65 50 6.5 17.5 22 22.225 13
KMB 16 -1 16 M16x1.5 21 15 22 28 40 84 64 8 22 27 28.575 15
KMB 20 20 M20x1.5 25 18 30 33 50 102 77 10 27.5 34 34.925 14

Silindir
Ø mm
 d1
H9		 g
±0.5		 a1
h11		 a2
+0.3
-0.16		 b1
B13		 b2 d2
6H		 d3
±0.3
 f
±0.2		 i1
±0.5		 i2 i3
±0.2		 r
32 10 20 20 20 10 10 M10x1.25 18 0.5 52 40 15 0.5
40 12 24 24 24 12 12 M12x1.25 20 0.5 62 48 18 0.5
50 16 32 32 32 16 16 M16x1.5 26 1 83 64 24 1
63 16 32 32 32 16 16 M16x1.5 26 1 83 64 24 1
80 20 40 40 40 20 20 M20x1.5 34 1.5 105 80 30 1.5
100 20 40 40 40 20 20 M20x1.5 34 1.5 105 80 30 1.5
